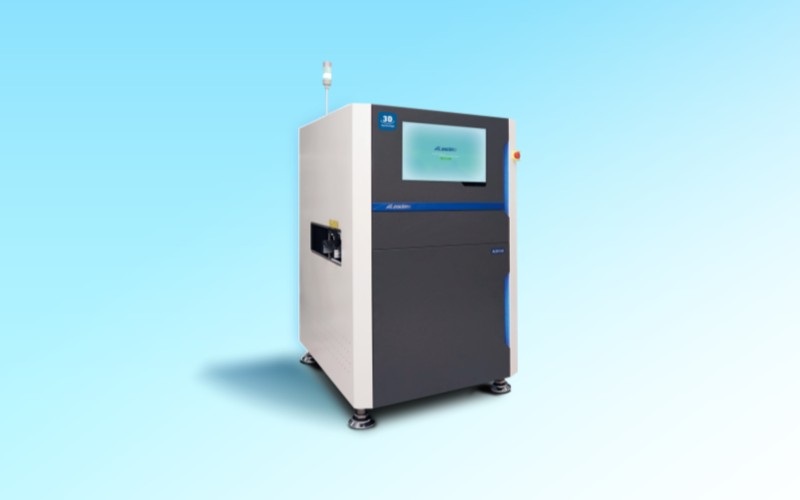

ALD87系列
3D AOI貼裝焊接缺陷無處遁形
面對微型結構如間距細小的QFN、LGA元件的檢測，且具高可靠性品質要求，2D技術難以檢測，神州視覺ALeader 3D AOI，高精度亦有大范圍！結合高亮度高色度的藍光技術以及摩爾條紋的3D成像超高穩定性，完美詮釋了超殝實的3D視覺，克服了2D技術的不足。
獨特光學系統提供了準確、可靠而又不犧牲2D圖像質量的3D測量
神州視覺ALeader研發的高精度亦大范圍的獨特技術，可同時獲取高品質的2D圖像及無陰影3D測量，涵蓋了目前生產中最小元器件、焊點在內的檢測需求。
●智能自動編程技術，快速完成程序的制作，行業領先
●多向環繞的全覆蓋投影技術，確保最佳的3D檢測能力● AI深度學習40+，系統自動匹配最佳3D檢測算法
● 3D數值化可優化SMT整個制程，實現更高的自動化
● 完善的IPC標準公共庫、簡易的操作界面，編程得心應手

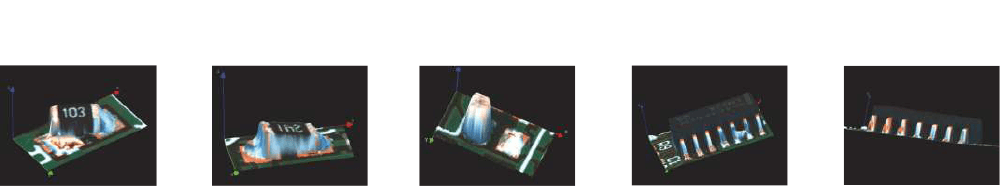

根據IPC-610標準設定位移，爬錫高度測量的結果

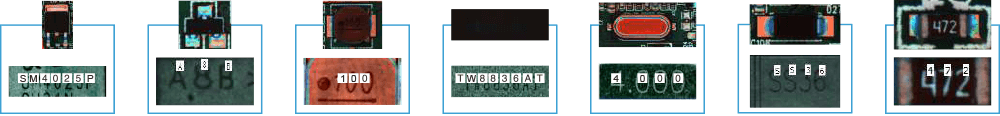

行業最佳字符識別

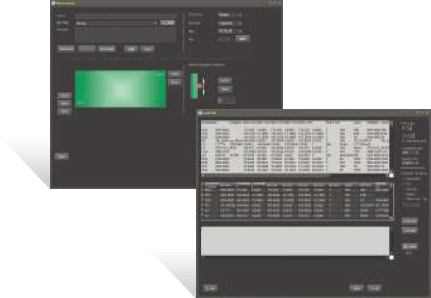

簡單的編程，友好和直觀的用戶界面
● 料號和封裝鏈接公用庫
● 未知元件自動編程
● 無標準元件可簡單快速定義
● IC引腳自動檢測裝置
● 超過90%程序可離線操作
● 一鍵解決OCV/OCR和主體顏色定義
● 輕松設置跳過元件
● 高效調試程序

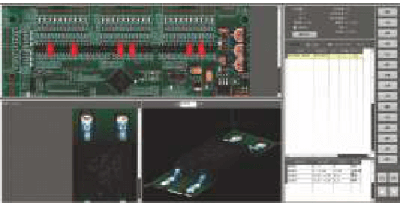

檢測結果確認
● 確保操作員不會漏過AOI檢測到的不良
● 在PCB容易找到元件位置
● 清晰的元件頂部和三維交互圖像進行可靠的驗證
● 無真實的板需要做決定
● 回看檢測歷史
● 操作員反饋
● 多臺AOI機器使用同一維修站的可能性

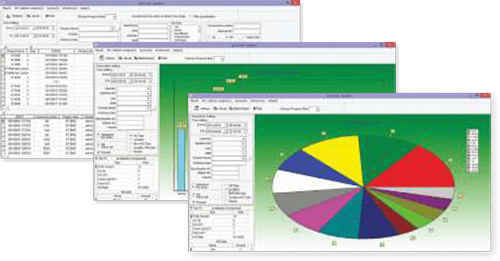

過程控制
● 實時SPC圖表
● 歷史回看及分析
● CP，CPK，GR&R
● 可溯性
● 報表
-
3D AOI系列技術參數功能參數ALD8710SALD8730SALD8730D
檢測的電路板 SMT回流爐后電路板檢查 檢測方法 3D形狀深度學習，TOC、Match、Short、IC、OCR、OCV、Location等多種國際領先算法，系統根據不同檢測點自動設定其參數 攝像頭 超高速智能數字工業相機 + 遠心鏡頭 分辨率/視覺范圍/速度 標配:14µm/Pixel FOV:56.00mm x 42.00mm 檢測速度＜600ms/FOV
標配:10µm/Pixel FOV:40.00mm x 30.00mm 檢測速度＜600ms/FOV
標配:7µm/Pixel FOV:28.00mm x 21.00mm 檢測速度＜600ms/FOV光源 3D彩色LED光源+數字編碼LED光源 編程模式 Gerber，CAD數據導入自動對應元件庫 遠程控制 在局域網內，通過TCP / IP網絡實現遠程操作，進行查看、啟動或停止機器運行、修改程序等操作 檢測覆蓋類型 缺件、偏移、歪斜、立碑、側立、翻件、錯件、破損、反向、元件高度測量、起翹、
錫多、錫少、虛焊、短路等外觀不良特別功能 支持自動調取程序，多連板多程序檢測功能、正反面程序檢測功能 SPC和制程調控 全程記錄測試數據并進行統計和分析，局域網內可通過遠程控制或遠程監控來查看生產狀況和品質分析，可輸出Excel、Txt、Word等報表格式 條碼系統 自動條碼識別（1維或2維碼） 服務器模式 采用中心數據服務器，可將數臺AOI數據集中統一管理 操作系統 Windows 10 64位 企業版 檢查結果輸出 23.6英寸觸屏液晶顯示器 系統參數 System Specifications PCB尺寸范圍 50×50mm(Min)～450×710mm(Max) 50×50mm(Min)～650×700mm(Max) 50×50mm(Min)～650×330mm(Max) 雙軌設備 1軌道固定，2、3、4軌道可調節，2、3軌道之間最小尺寸為50mm，1、4軌道最大710mm；
單軌時：軌道的最大寬度為600mm；雙軌時：兩軌道的最大寬度均為330mm（可測試寬度）；PCB厚度范圍 0.2 to 5 mm PCB夾緊系統邊緣間隙 TOP：3 mm Bottom：3 mm 最大PCB重量 3KG PCB彎曲度 ＜5mm 或 PCB對角線長度的2% PCB上下凈高 單軌：PCB上面: 40 mm PCB底部:50 mm ；雙軌：PCB上面: 40 mm PCB底部:40 mm Conveyor系統 Bottom-up固定、自動補償PCB彎曲變形，自動進、出板，扁平皮帶，自動調節寬度 Conveyor離地高度 870 to 970mm Conveyor流向 單軌：可以按鍵設定為左→右 右→左； 雙軌：出廠設定為左→右 右→左 X/Y 平臺驅動 絲桿及AC伺服馬達驅動，PCB固定，Camera在X/Y方向移動，通過CTQ認證 電源 AC230V 50/60 Hz 小于1.8KVA 氣壓 0.4～0.8 Mpa 前后設備通訊 Smema 設備重量 約850KG 約 1050KG 約 1100KG 設備外形尺寸 1000mm*1540mm*1610mm (L*W*H) 不包括信號燈的高度 1200mm*1540mm*1610mm (L*W*H) 不包括信號燈的高度 1200mm*1540mm*1610mm (L*W*H) 不包括信號燈的高度 環境溫濕度 10～35℃ 35～80％ RH（無結露） 設備安規 符合CE安全標準 選配項 頂針； SPC維修站； 離線編程； 外接條碼識別器；UPS -
-
-
優質的售后服務依賴于領先的技術、經驗豐富的售后服務人員、存儲足夠的備品備件。為了能提供更好的售后服務，堅持“客戶所需，我們所想;品牌至上，商譽是金”的服務理念，我司建立了完美的售后服務體系。
1、售后服務體系
公司技術支援部集結行業資深的服務工程師，所有工程師均受過專業的技術培訓。他們熱忱的服務態度、專業的服務技術得到了廣大客戶的致好評。
● 從收貨之日起，提供一年的免費服務和保修期
● 我公司擁有專門的培訓室，提供專業的培訓及指導。
● 公司提供7X24X365的服務，在接到客戶的申請后，5分鐘之內響應，以最快的速度趕到現場。
● 定期對設備進行免費的檢修、保養工作，并出具書面檢測報告。并與用戶進行溝通，定期開展技術交流活動，預防故障發生，保證設備的·正常運行，提供免費的升級服務。
● 保修期滿后，如客戶需繼續保修，可與公司再簽定售后服務的合同。
● 保修期滿后，如客戶需更換配件，我司以優惠的價格提供所需配件。
● 用戶舉行重要活動時，我方可提供必要的保障服務，如派人現場跟蹤等。
2、配件更換服務
考慮用戶生產的重要性及響應時間要求，公司技術支援部可以幫助用戶縮短硬件現場更換的時間，公司通過配件倉庫為用戶提供配件更換服務。在確認需要進行硬件更換時，我司派遣技術人員抵達現場服務，保證故障及時得到更換和修復，確保設備使用放心可靠，萬無一失。并提供預防方案。
3、升級方案及支持服務
當用戶改變應用范疇、我公司將會及時根據實際情況做出軟件升級方案。當我公司的應用軟件有升級版本時，將及時通知貴公司，并提供相應的升級服務。當系統的硬件設備有更新換代產品時，我公司將及時通知用戶，提供新的產品信息和解決方案。
