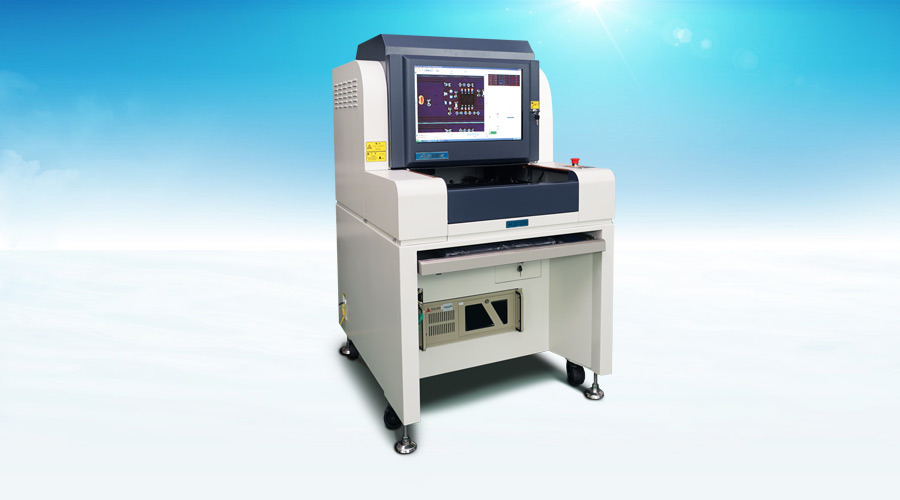

ALD7225
ALD7225為混合貼裝而生AOI
ALD7225是一款引導新領域多功能檢測創新AOI，它配備獨特的圖像采集技術及光源系統，可檢測通孔和混合貼裝技術電路板，是具有色環電阻波峰焊后、SMT回流后、元件面等工藝需求的最佳選擇。
機器特性
模塊化軟硬件設計，使用更加靈活便捷。
內嵌多種算法，檢出率高、誤判率低。
智能高速數字相機，檢測速度滿足兩條高速貼片線的需求。
硬件結構兼容，針對不同工序自動設定參數，一機多用。
自動畫框、CAD數據自動搜索元件庫的自動和手動的編程能力。
智能數字相機自動讀取Barcode，對應到每一條數據。
多程序與雙面檢測技術，自動切換新MODE檢測程序。
多MARK檢測，含Bad Mark功能。
SPC與AOI結合，及時反饋信息與工藝差。

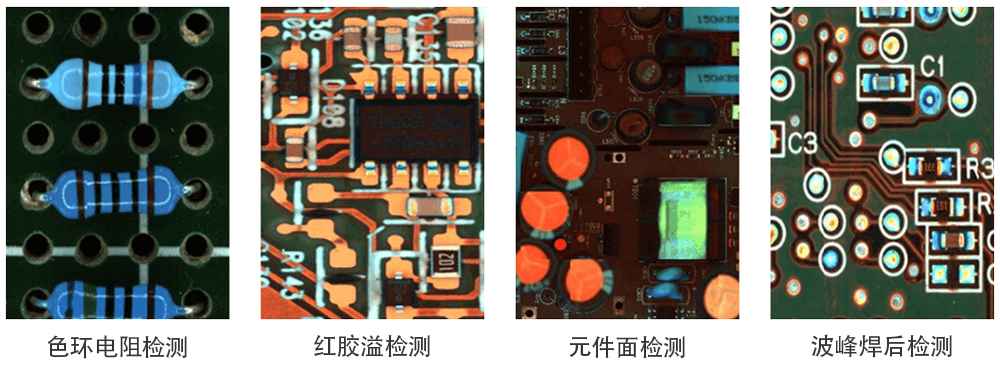

多領域檢測設計，具備波峰后、紅膠板、色環電阻、元件面檢測等多種應用。
應用范疇
Application category
復雜混合裝備工藝檢測能力
Test Ability for Complex and Mixed Equipment Techniques

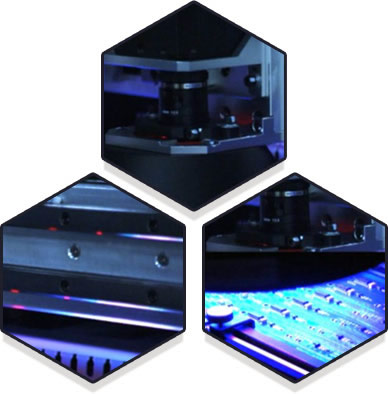

隨著科技高速發展，PCBA裝配的各種類型元器件越來越精密，不同類型元件的檢測需要特有的光照以達到最佳檢測效果，ALD7225所配置的自適應光源系統可根據不同元件智能進行不同亮度和顏色的光照，任意高復雜裝配的PCBA可在同一機臺出色的完成檢測。

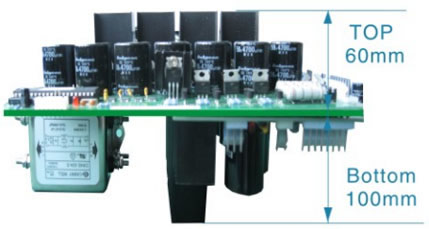

高元件檢測能力
Test Ability for Tall components

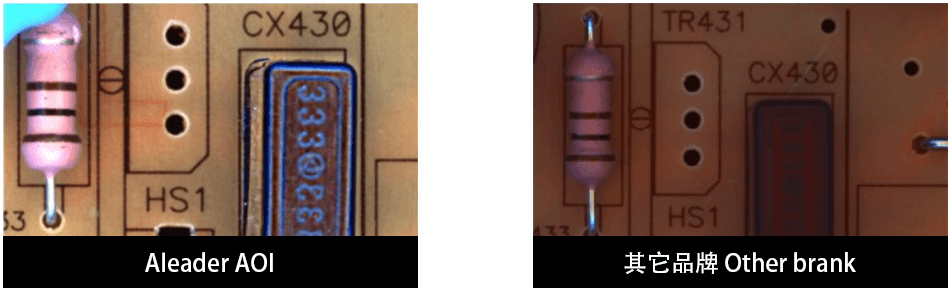

在混合工藝日盛的時下，固定的焦距和分辨率對不同尺寸的元件檢測受到限制，通信同時滿足不同規格元件的檢測將更為高效。超大景深工業智能相機及ALeader特有圖像處理技術，可使連接器、鉭電容等高元件清晰成像，同時滿足所有Chip件的檢測。
快速檢測配置
Fast Test Configurations
隨著科技高速發展，PCBA裝配的各種類型元器件越來越精密，不同類型元件的檢測需要特有的光照以達到最佳檢測效果，ALD7225所配置的自適應光源系統可根據不同元件智能進行不同亮度和顏色的光照，任意高復雜裝配的PCBA可在同一機臺出色的完成檢測。

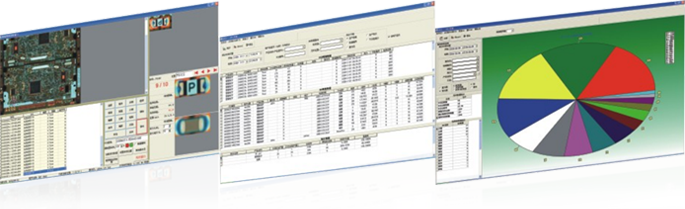

統計過程控制（SPC）
Statistic Process Control（SPC）
ALeader開發的統計過程控制軟件（SPC）與AOI無縫連接，根據反饋信息及時發現系統性因素出現的征兆，并采取措施，以消除其影響，使過程維持在僅受隨機性因素影響的受控狀態，以達到期控制質量的目的。
有了以上的預防和控制，我們的企業當然是可以：
● 降低不良率，減少返工和浪費
● 提高勞動生產率
● 提高核心競爭力
● 贏得廣泛客戶，取得訂單
● 更好的理解和實施質量體系
-
功能參數 Functional Specifications 檢測的電路板 SMT回流爐后、DIP波峰焊后、點膠后、元件面檢查 檢測方法 TOC算法，Histogram算法，Match算法，Short算法，OTHER算法，CREST算法，PIN算法等多種國際領先算法，系統根據不同檢測點自動設定其參數 攝像頭 高速智能數字工業相機 分辨率/視覺范圍/速度 標配：15µm/Pixel FOV :36 mm×30.72mm 檢測速度＜200ms/FOV
選配：20µm/Pixel FOV :48 mm×40.96mm 檢測速度＜200ms/FOV

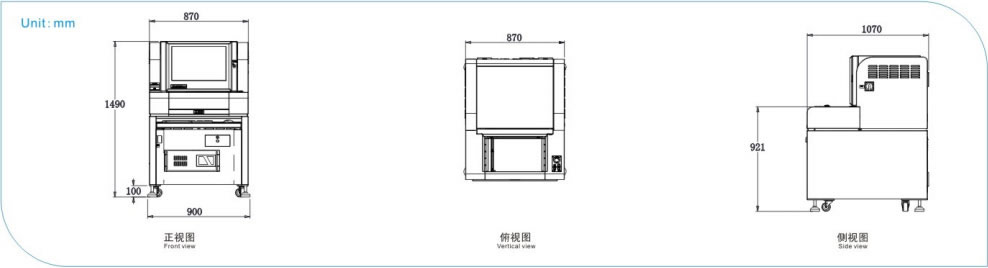

選配：7µm/Pixel FOV :16.80 mm×14.34mm 檢測速度＜160ms/FOV光源 高亮RRGB同軸環形塔狀LED光源 (彩色光) 編程模式 手動編寫、自動畫框、CAD數據導入自動對應元件庫 遠程控制 通過TCP / IP網絡實現遠程操作、隨時隨地查看、啟動或停止機器運行、修改程序等操作 檢測覆蓋類型 偏移、少錫、短路、缺件、歪斜、立碑、側立、翻件、錯件、破損、極性、虛焊、空焊、溢膠、錫洞、引腳未出等外觀不良 特別功能 多程序同時運行，支持自動調取程序； SPC和制程調控 全程記錄測試數據并進行統計和分析，任何區域都可查看生產狀況和品質分析，可輸出Excel、Txt等文件格式 條碼系統 相機自動識別與傳輸Barcode（1維或2維碼），及多Mark功能（含Bad Mark） 服務器模式 采用中心服務器，可將數臺AOI數據集中統一管理 操作系統 Windows10 64位 企業版 檢查結果輸出 22英寸液晶顯示器 系統參數 System Specifications PCB尺寸范圍 50×50mm(Min)～430×330mm(Max) PCB厚度范圍 0.2 to 5 mm PCB夾緊系統邊緣間隙 TOP：3.5 mm Bottom：3.5 mm 最大PCB重量 3KG PCB彎曲度 ＜5mm 或 PCB對角線長度的2% PCB上下凈高 PCB上面（Top Side）: 40 mm 選配高達60mm PCB底部（Bottom Side）: 120 mm Conveyor系統 自動張開和收起的雙邊夾具、自動補償PCB彎曲變形 Conveyor離地高度 850 to 920 mm Conveyor流向 / 時間 PCB在Y方向移動 X/Y 平臺驅動 絲桿及AC伺服馬達驅動； PCB固定，Camera在X方向移動，通過CTQ認證 電源 AC230V 50/60 Hz 小于0.8KVA 氣壓 不需要 設備重量 約290KG 設備外形尺寸 900×1100×1450mm (L×W×H) 環境溫濕度 10～35℃ 35～80％ RH（無結露） 設備安規 符合CE安全標準 機器外形尺寸圖
Machine Dimensions
-
-
-
優質的售后服務依賴于領先的技術、經驗豐富的售后服務人員、存儲足夠的備品備件。為了能提供更好的售后服務，堅持“客戶所需，我們所想;品牌至上，商譽是金”的服務理念，我司建立了完美的售后服務體系。
1、售后服務體系
公司技術支援部集結行業資深的服務工程師，所有工程師均受過專業的技術培訓。他們熱忱的服務態度、專業的服務技術得到了廣大客戶的致好評。
● 從收貨之日起，提供一年的免費服務和保修期
● 我公司擁有專門的培訓室，提供專業的培訓及指導。
● 公司提供7X24X365的服務，在接到客戶的申請后，5分鐘之內響應，以最快的速度趕到現場。
● 定期對設備進行免費的檢修、保養工作，并出具書面檢測報告。并與用戶進行溝通，定期開展技術交流活動，預防故障發生，保證設備的·正常運行，提供免費的升級服務。
● 保修期滿后，如客戶需繼續保修，可與公司再簽定售后服務的合同。
● 保修期滿后，如客戶需更換配件，我司以優惠的價格提供所需配件。
● 用戶舉行重要活動時，我方可提供必要的保障服務，如派人現場跟蹤等。
2、配件更換服務
考慮用戶生產的重要性及響應時間要求，公司技術支援部可以幫助用戶縮短硬件現場更換的時間，公司通過配件倉庫為用戶提供配件更換服務。在確認需要進行硬件更換時，我司派遣技術人員抵達現場服務，保證故障及時得到更換和修復，確保設備使用放心可靠，萬無一失。并提供預防方案。
3、升級方案及支持服務
當用戶改變應用范疇、我公司將會及時根據實際情況做出軟件升級方案。當我公司的應用軟件有升級版本時，將及時通知貴公司，并提供相應的升級服務。當系統的硬件設備有更新換代產品時，我公司將及時通知用戶，提供新的產品信息和解決方案。
