ALD6730D是神州視覺全新研制的一款三維錫膏檢測設備(3D SPI),配備雙方向提射光系統技術,能完全解決檢測過程中的陰影問題與漫反射問題,使錫膏三維檢測精度更高;同時配備了12M像素的高速相機,檢測速度更快、圖像更加細膩豐富;操作系統按使用者級別最優化的界面結構來強化易操作性,同時提高了檢測結果確認及處理功能,操作員可迅速地處理數據,利用實際圖片的不良信息界面讓操作員不需與實際板子比較就可容易地確認不良。ALD6730D是高速、高精度生產線的理想選擇!
專業鏡頭式設計的光源,使圖像更加均勻、細膩,大大提高檢測的穩定性。

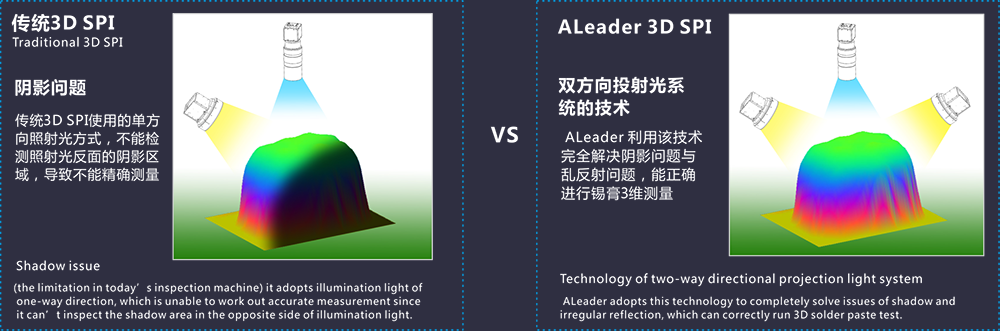

獨家設計的雙方向提射光系統技術,使測量的精度更高、測量范圍更大,完全解決檢測過程中的陰影問題與亂反射問題。
編程調試更簡易化,導入Gerber作為標準數據,可在10分鐘內投入測試。

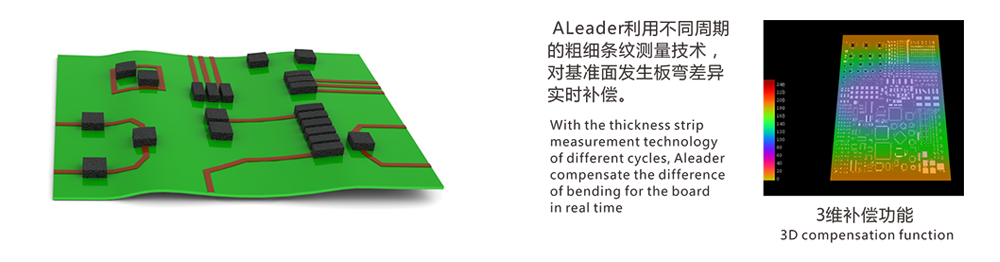

具有3維補償功能, 利用多周期測量技術的Z-Tracking功能,測量針對基準面發生的扳彎差異實時補償。
測試參數大大減少,可輕松解決白線干擾問題。
操作系統按使用者級別最優化的界面結構提高了檢測結果確認及處理功能。
ALeader 3D SPI及AOI檢測數據可保存到中央數據庫,在AOI Review Station上同時顯示并判斷印刷結果及貼片結果,爐后結果。
基于準確的3維測量數據,操作員可在短期內優化整個工程。

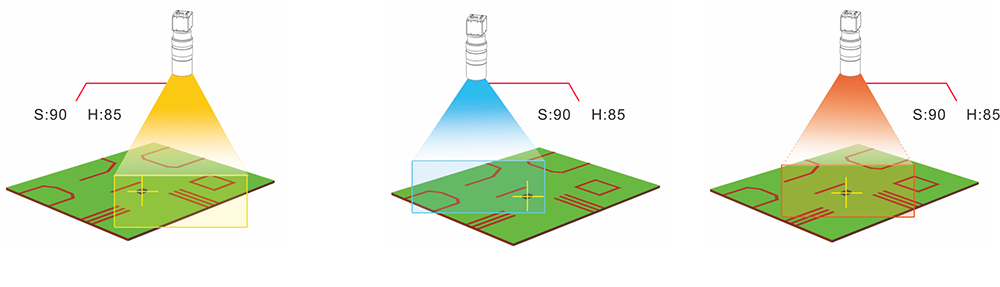

高一致性歐洲深度定制的微米級投射光系統及圖像采集系統,配臺ALeader獨有的測量技術,能確保極高的測量精度,并完全保證了PCB任一測量點的高一致性。 1無論測量點處于FOV任一位置,測量點的測量精度均一致 |
2無論PCB是否彎曲,測量點的測試精度均一致。 |

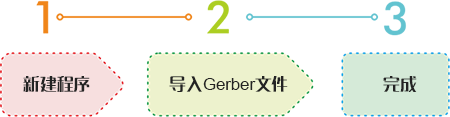

快速編程編程調試更簡易化,導入Gerber自動生成檢測程序 |
操作員使用便利性極大化的新界面以按使用者級別最優化的界面結構及智能型界面,更加強化易操作性,而且提高了檢測結果確認及處理功能,操作員可迅速地處理數據以及一目了然地看到檢測數據。 利用實際圖片不良信息界面,不需與實際板子比較可容易地確認不良。 |

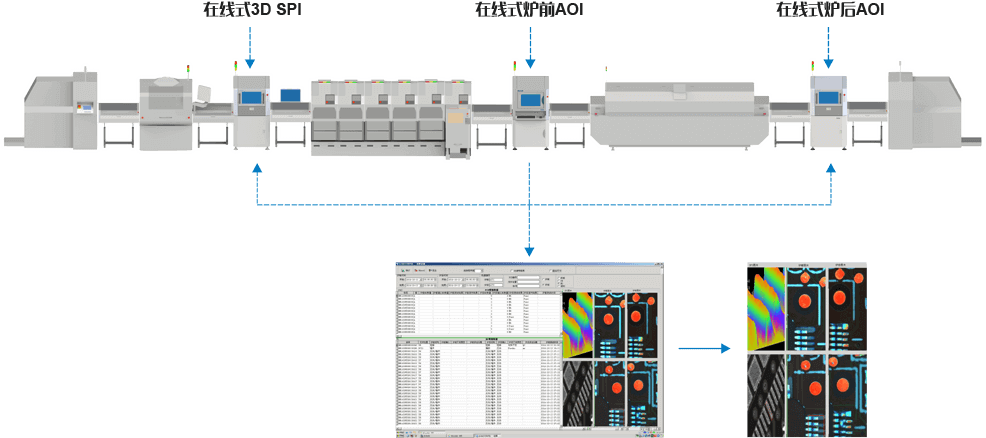

云計算分析管理ALeader 3D SPI及AOI測數據保存到中央數據庫,在AOI上同時顯示并判斷印刷結果及貼片結果,爐后結果;跍蚀_的3維測量數據操作員可在短期內優化整個制程。 |

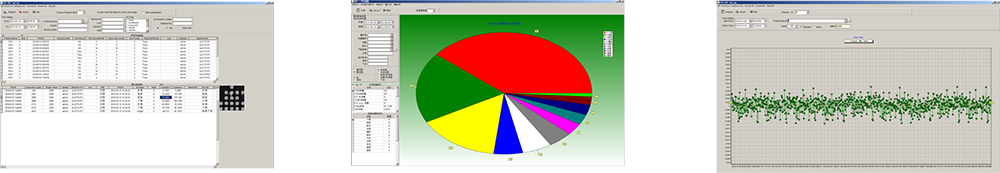

大數據統計管理Tool利用SPC,基于測量結果提供多種統計數據。 |
功能參數 Functional Specifications | |
檢測的電路板 | SMT錫膏印刷后電路板檢查 |
檢測方法 | 雙方向結構光投射相位測量輪廓術 |
相機 | 智能數字工業相機+遠心鏡頭 |
分辨率/視覺范圍/速度 | 標配:15µm/Pixel FOV : 60.00mm×45.00mm 檢測速度<400ms/FOV; 選配:10µm/Pixel FOV : 40.00mm×30.00mm 檢測速度<400ms/FOV; 選配:7µm/Pixel FOV : 28.00mm×21.00mm 檢測速度<450ms/FOV; 選配:3.45µm/Pixel FOV : 13.80mm×10.35mm 檢測速度<500ms/FOV; |
焊盤尺寸范圍 | 0.125mm*0.1245~10mm*10mm |
最大測量高度 | 1000um |
最小焊盤間距 | 0.1mm |
PCB顏色影響 | 無影響 |
編程模式 | 導入Gerber(274X、274D)文件自動編程、無Gerber自動編程 |
遠程控制 | 在局域網內,通過TCP / IP網絡實現遠程操作,進行查看、啟動或停止機器運行、修改程序等操作; |
檢測覆蓋類型 | 體積、面積、高度、偏移、少錫、多錫、連錫、錫尖、金手指、污染、紅膠工藝等; |
體積重復度 | <1% at 3σ(校正模塊) |
高度精度 | 1.5um(校正模塊) |
GR&R | <10% at 6σ(tolerance=±50%) |
特別功能 | 支持自動調取程序,多連板多程序檢測功能。 |
條碼系統 | 自動條碼識別(1維或2維碼) |
服務器模式 | 采用中心數據服務器,可將數臺SPI數據集中統一管理。 |
操作系統 | Windows 10 64位 專業版。 |
系統參數 System Specifications | |
PCB尺寸范圍 | 50×50mm(Min)~650×330mm(Max) |
PCB厚度范圍 | 0.2 to 5 mm |
雙軌設備 | 1軌道固定,2,3,4軌道可調,2,3軌道之間最小尺寸為50mm;1,4軌道最大710mm 單軌時:軌道最大寬度為600mm;雙軌時:雙軌道的最大寬度均為330mm |
最大PCB重量 | 3KG |
PCB彎曲度 | <5mm |
PCB上下凈高 | PCB上面(Top Side): 30 mm PCB底部(Bottom Side): 40mm |
Conveyor系統 | 自動夾板,自動進、出板,扁平皮帶,自動調節寬度 |
Conveyor離地高度 | 870 to970mm |
Conveyor流向 | 出廠設定為 左→右 右→左 |
X/Y 平臺驅動 | 絲桿及AC伺服馬達驅動; PCB固定,Camera在XY方向移動,通過CTQ認證 |
電源 | AC230V 50/60 Hz 小于1.8KVA |
氣壓 | 0.4~0.8Mpa |
前后設備通訊 | Smema |
設備重量 | 約1100KG |
設備外形尺寸 | 1200×1540×1610mm (L×W×H) 不包括信號燈的高度 |
環境溫濕度 | 10~35℃ 35~80% RH(無結露) |
設備安規 | 符合CE安全標準 |
選配項 | 頂針;SPC維修站;離線編程;外接條碼識別器;UPS |
