引言：SMT制造中的“阿喀琉斯之踵”——錫膏印刷工藝

在當今蓬勃發展的現代電子制造業領域，表面貼裝技術（SMT）已然成為PCB組裝的核心工藝，它以高效、精準的特點，支撐起了電子產品大規模生產的龐大體系。然而，一個令人觸目驚心的數據猶如一記重錘敲響警鐘：據全球表面貼裝協會統計，在SMT全流程產生的缺陷中，高達74%的問題源自錫膏印刷環節。這一環節就如同希臘神話中阿喀琉斯的腳踝，看似不起眼，卻成為了整個SMT流程中最脆弱、最易引發問題的關鍵所在。

隨著電子產品的不斷升級換代，高密度、微型化已成為其發展的顯著趨勢。傳統2D檢測技術在面對這種新趨勢時，已顯得力不從心，無法滿足當今嚴苛的檢測需求。在這樣的背景下，本文將深入剖析2D SPI的技術短板，詳細闡述3D SPI帶來的革命性突破，重點介紹神州視覺ALeader 3D SPI的五大核心技術優勢，并結合實際應用案例進行分析，了解高精度錫膏檢測的關鍵技術。

2D SPI的致命缺陷：平面檢測的局限性

2D檢測的基本原理
傳統2D SPI（Solder Paste Inspection），即錫膏印刷檢測，主要依靠頂部照明和相機成像技術來開展工作。它就像一位“平面偵探”，只能從上方觀察錫膏的狀態，主要檢測錫膏的面積大小是否達標、位置是否存在偏移、是否有漏印情況以及是否存在明顯的橋接現象。然而，這種檢測方式就像隔著一層薄紗看世界，只能看到平面的部分信息，對高度體積等立體的問題卻無能為力。

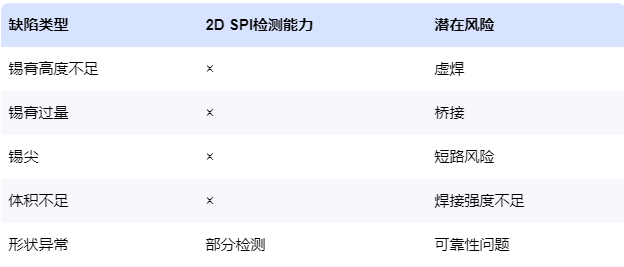

無法檢測的關鍵缺陷


以某汽車電子廠商的實際案例為例，該廠商在使用2D SPI檢測后認為產品合格，但在后續的可靠性測試中卻出現了高達10%的虛焊問題。經過深入分析，最終發現問題的根源竟是錫膏高度不足。這一案例充分暴露了2D SPI在檢測關鍵缺陷方面的局限性，它就像一個有“視力缺陷”的檢測員，無法準確捕捉到那些隱藏在平面之下的隱患。

3D SPI的技術革命：從平面到立體的跨越

3D檢測的核心參數

3D SPI技術如同一位精通立體檢測的專家，它能夠從多個維度對錫膏進行全面、精確的檢測。其核心參數令人驚嘆：

高度：具備超高分辨率，能夠精確測量錫膏的微小高度變化，就像用一把極其精細的尺子去測量物體的高度。
體積：測量精度高，可以準確計算出錫膏的體積，確保錫膏的用量恰到好處。
三維形狀：能夠完整重建錫膏的三維輪廓，讓我們清晰地看到錫膏的形狀和分布情況，就像給錫膏拍了一張全方位的“照片”。
共面性：可以精確測量多焊點的高度差，保證焊接面的平整度，避免因高度不一致而導致的焊接問題。

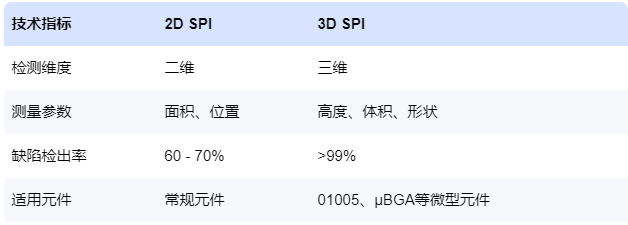

關鍵技術對比


從對比中可以清晰地看出，3D SPI在檢測維度和測量參數上有了質的飛躍，能夠檢測到2D SPI無法檢測到的眾多關鍵缺陷，缺陷檢出率也大幅提高。同時，它還能夠適應更小、更復雜的微型元件檢測，為高密度、微型化電子產品的生產提供了可靠的保障。

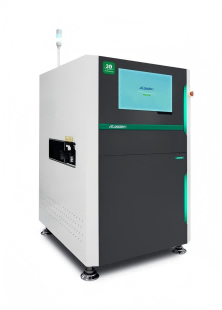

神州視覺ALeader 3D SPI的五大核心技術

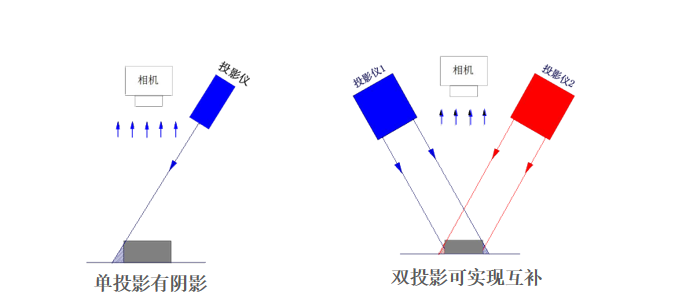

雙投影光柵技術
該技術采用正交雙方向光柵投影，就像從兩個不同的方向同時照亮物體，能夠有效消除單光源的陰影效應。這種獨特的設計使得測量精度大幅提升，就像給測量結果加上了一層“精準濾鏡”，讓我們能夠更加準確地獲取錫膏的信息。

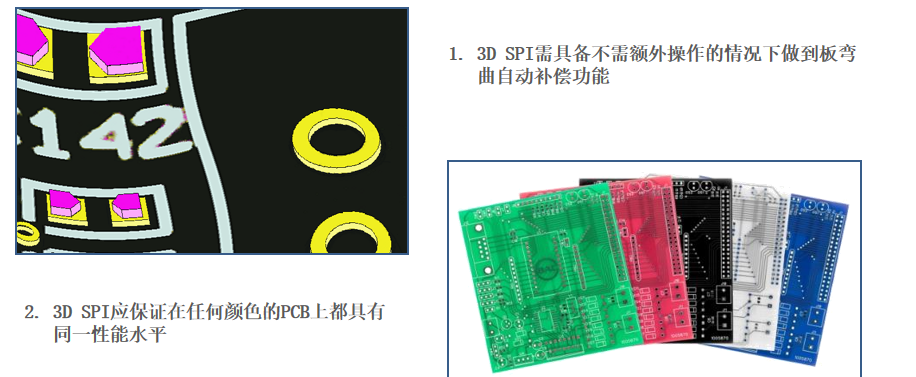

自適應光學系統
這一系統具有強大的適應能力，能夠自動補償PCB的翹曲，就像一位貼心的“修復師”，讓PCB在檢測過程中保持平整。同時，它還能夠多色PCB自動識別，無論是綠色、黑色還是藍色的PCB，都能輕松應對。此外，其抗反光算法可以避免噴砂處理，大大提高了檢測效率，降低了生產成本。

智能算法引擎
基于深度學習的缺陷分類技術讓3D SPI擁有了一顆“聰明的大腦”，它能夠快速、準確地對各種缺陷進行分類和識別。實時三維建模功能可以構建出錫膏的精確三維模型，為后續的分析和處理提供有力支持。而百萬級點云數據處理能力則確保了在面對大量數據時，系統依然能夠高效運行，不會出現卡頓或錯誤。

全流程數據追溯
每塊PCB的完整3D數據都會被存檔，就像為每一塊PCB建立了一份詳細的“成長檔案”。這些數據可以與MES系統無縫對接，實現生產過程的信息化管理。同時，支持IPC - CFX標準，保證了數據的通用性和兼容性，方便企業進行數據共享和分析。

智能閉環控制
3D SPI能夠與印刷機實時聯動，就像一個默契的“合作伙伴”。當檢測到錫膏印刷出現問題時，它可以自動調整印刷機的參數，實現預防性質量控制。此外，它還能夠提供預防性維護提示，提前發現設備可能存在的隱患，避免因設備故障而導致的生產中斷。
ALeader 3D SPI——SMT高品質生產的必選項

隨著電子產品向微型化、高密度方向不斷發展，對SMT品質管控的要求也越來越高。2D SPI由于其技術局限性，已經無法滿足當今的生產需求。而3D SPI憑借其從平面到立體的跨越式發展，具備三維全參數檢測、智能預警系統和工藝優化能力等優勢，能夠徹底解決2D檢測盲區，實現預防性質量控制，持續提升制程水平。

神州視覺ALeader 3D SPI作為3D SPI技術的優秀代表，通過其五大核心技術優勢，幫助客戶實現了缺陷率降低、返修成本減少、直通率提升的顯著效果。在未來的電子制造領域，3D SPI無疑將成為SMT高品質生產的必選項，為電子產業的發展提供強有力的技術支持。
