在當今工業生產中，精密檢測環節至關重要，而AOI（自動光學檢測）作為一種先進的檢測技術，發揮著不可或缺的作用。

然而，不少企業在實際應用中面臨AOI檢測總誤判的難題，這無疑影響了生產效率和產品質量。為此，我們深入分析AOI檢測中的五大常見問題，并提供實用的實戰解決方案，助力企業提升檢測的準確性與可靠性。

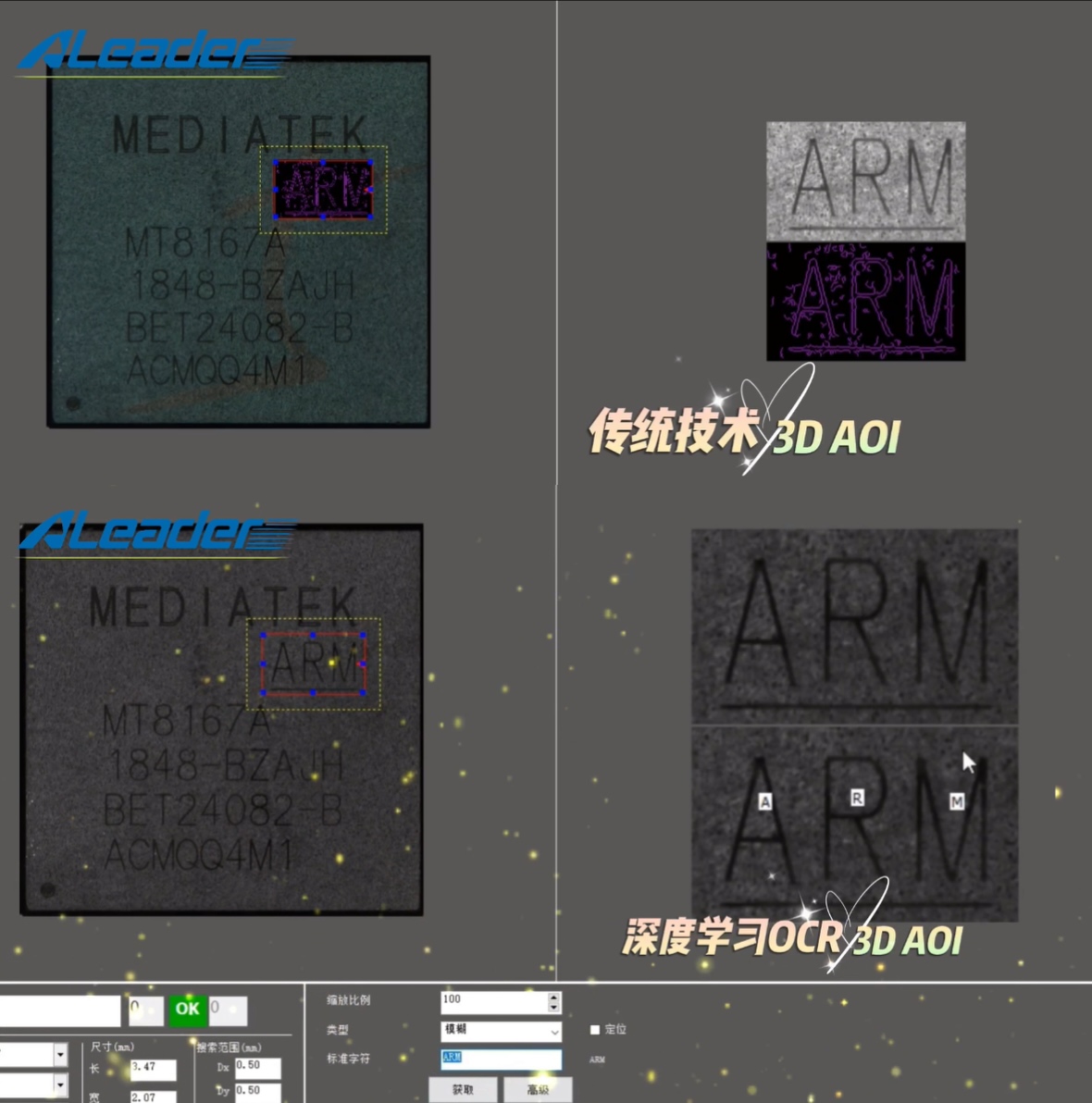

問題一：字符檢測誤報頻發

表現描述：系統將字符印刷/雕刻合格、功能正常的元器件判定為不良品，觸發誤報警。

原因剖析：造成AOI檢測字符誤判率高的根本原因在于元器件字符圖像的不穩定性和檢測標準的單一性

字符圖像不穩定

供應商差異: 不同供應商采用的字符印刷/雕刻工藝、油墨/激光參數等存在差異，導致字符顏色深淺、粗細、對比度等不一致。


工藝波動: 同一供應商不同批次、不同生產條件下，字符印刷/雕刻質量也會存在波動。


環境干擾: 元器件表面灰塵、污漬、反光等環境因素也會影響字符圖像的清晰度和識別難度。


檢測標準單一


傳統AOI系統: 通常采用基于規則的傳統圖像處理算法，依賴于預先設定的字符模板和固定閾值進行比對，難以適應字符圖像的多樣性和復雜性。


缺乏自適應能力: 無法根據不同的字符特征和圖像質量動態調整識別參數，導致誤判率居高不下。


解決方案：


針對上述問題，可以采用基于深度學習的OCR字符識別技術和自適應光源技術，提升AOI系統對字符圖像的識別能力和適應性


優化算法-深度學習OCR算法


采用基于深度學習的OCR字符識別算法，例如神州視覺AOI搭載的先進算法，能夠學習海量字符圖像數據，自動提取字符特征，識別不同字體、大小、顏色、背景的字符，有效提升識別準確率。


自適應光源


根據不同元器件的字符印刷/雕刻工藝，自動調整光源角度、亮度、顏色等參數，優化字符圖像的清晰度和對比度，為OCR識別提供高質量的圖像輸入。


問題二：光源與環境干擾導致誤判

表現描述：光照不均、環境光頻繁變化以及設備感光度設置不合理等問題，都可能使采集的圖像質量下降，進而影響AOI系統的檢測結果，導致誤判。

原因剖析：光源和環境因素直接影響圖像質量。不合理的光照條件和設備感光度設置，會導致檢測圖像無法真實反映元器件狀態。

解決方案：

動態調整光源參數：充分考慮物料反光特性，設置多角度光源，并通過測試和優化找到最適合的光線角度組合，使圖像對比度和清晰度達到最佳。同時，定期校準光源亮度，確保照明穩定。

封閉檢測環境：在檢測區域加裝遮光罩，隔絕外部光線干擾，為檢測創造獨立、穩定的環境，保障圖像質量的穩定性。



問題三：算法參數設置過嚴或過松


問題描述：在AOI（自動光學檢測）過程中，算法模型中的閾值設定與實際工藝標準不匹配，會導致以下問題


漏檢: 閾值設置過松，導致部分嚴重缺陷無法被檢測出來，存在質量隱患。


誤報: 閾值設置過嚴，將一些輕微缺陷或正常波動誤判為不良，增加人工復判工作量，降低生產效率。


舉例說明: 以焊點偏移量檢測為例，如果偏移量百分比閾值設置過嚴，可能會將一些輕微偏移但功能正常的焊點判定為不良；反之，如果閾值設置過松，則可能導致一些嚴重偏移的焊點漏檢，影響產品可靠性。


原因剖析：造成上述問題的根本原因在于算法參數設定的合理性和算法本身的局限性


參數設定不合理


算法模型中的閾值參數設定缺乏科學依據，未結合實際工藝標準進行調整，導致檢測結果與實際生產情況脫節。


算法局限性


單一算法難以滿足各種元器件、各種缺陷類型的檢測需求，難以兼顧檢測精度和效率。


解決方案:


針對上述問題，可以采用分階段調試算法和多種算法融合的策略，提升AOI系統的檢測精度和適應性


分階段調試算法


初始階段: 適當降低閾值，提高缺陷檢出率，避免漏檢。


優化階段: 逐步收緊閾值，通過大量樣本數據驗證和優化，減少誤報，找到最佳平衡點。


采用多種算法


算法庫: 例如神州視覺AOI采用40+種深度學習算法，構建了豐富的算法庫。


精準匹配: 針對不同的元器件類型、不同的檢測部位，選擇最合適的算法進行檢測，提高對復雜缺陷的檢測精度。


問題四：焊盤設計與物料差異引發誤判

表現描述：焊盤尺寸不標準或物料封裝存在差異時，AOI系統定位元件可能出現錯誤，導致誤判，影響生產進度和產品質量。

原因剖析：焊盤設計不符合標準，物料封裝不一致，使AOI系統在預設參數定位時產生偏差，無法準確識別元件位置和狀態。

解決方案：

規范焊盤設計：焊接工藝設計階段，確保焊盤與元件引腳尺寸精確匹配，避免對稱排列焊盤，減少反射干擾，提高定位準確性。

建立物料數據庫：記錄不同批次物料的字符、顏色等特征信息。檢測時，根據物料信息動態更新檢測參數，使系統適應物料變化。


問題五：設備維護不足與校準偏差

表現描述：設備長期使用后，硬件老化（如鏡頭松動、光源衰減等）若未及時維護，或在調試時未定期校準原點傳感器，會導致檢測精度下降，產生誤判。

原因剖析：設備維護是AOI系統正常運行的關鍵，硬件老化或未及時校準會影響設備性能和檢測精度，進而引發誤判。

解決方案：

制定維護計劃：每月全面檢查和維護設備，包括清潔鏡頭、檢查皮帶張緊度、校準設備坐標系等，確保各部件處于最佳狀態。

實時監控設備狀態：借助專業軟件系統，實時監測光源亮度、相機解析度等關鍵參數。一旦參數異常，及時預警，便于技術人員及時維修和調整。



總之，AOI檢測誤判問題的解決需要從多個方面入手。通過對圖像質量、檢測程序、外界干擾、算法優化以及設備維護和校準的全面把控，企業可以有效降低誤判率，提升AOI檢測的準確性和可靠性，為工業生產提供更有力的質量保障。

希望以上五大常見問題與實戰解決方案能幫助大家進一步提高AOI檢測的準確性和可靠性，為工業生產保駕護航。
