在日新月異的電子制造行業中，AOI（Automated Optical Inspection，自動光學檢測）設備作為質量控制的“守護神”，正發揮著越來越重要的作用。AOI家族中的兩大明星產品——2D AOI與3D AOI，憑借各自獨特的優勢，在精密檢測領域各領風騷。今天，讓我們跟隨神州視覺的步伐，深入剖析這兩者的核心差異，并一同見證神州視覺3D AOI的卓越表現與革新優勢。


核心差異：檢測原理的深度探索

2D AOI：平面視覺的精準捕捉

2D AOI技術基于二維圖像分析，運用先進的RRGB光源折射原理，精準捕捉被測對象的平面圖像。通過運用精密的圖像處理算法，2D AOI能夠細致分析圖像中的顏色、亮度、灰度等特征，從而有效檢測出各種表面缺陷。然而，當面對同色元件與基板時，如白色元件與白色基板，2D AOI的檢測難度顯著增加，易受顏色干擾，主要依賴于表面的顏色、形狀和亮度信息，屬于定性檢測的范疇。

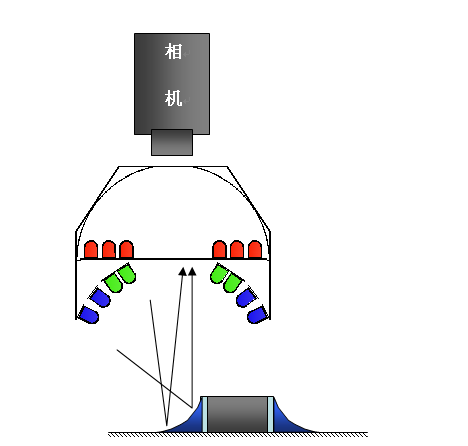

ALeader的光源結構為RGB（紅綠藍）的塔狀環光學，光學的LED分布自上而下分別為紅色LED、綠色LED、藍色LED等。
                                                                                                                                                 其拍攝示意圖如下：
3D AOI：三維空間的全面洞察

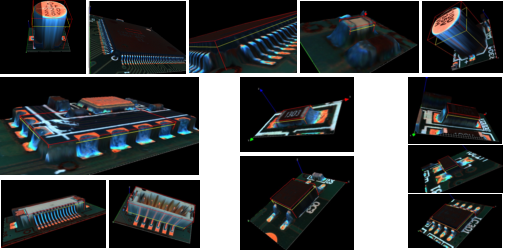

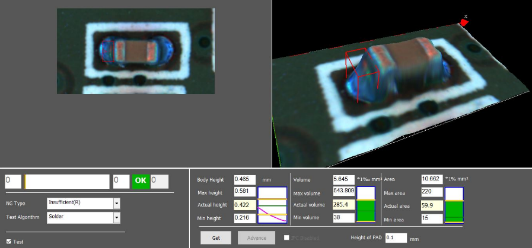

3D AOI則在2D的基礎上實現了質的飛躍，增加了高度（Z軸）信息，通過前沿的結構光技術，精準獲取物體的三維輪廓數據。這一技術革新，使得3D AOI能夠全面檢測高度、翹曲、共面性等三維特征，從根本上解決了反光、色差等難題，顯著提高了浮翹、虛焊等缺陷的檢出率。神州視覺憑借完整的3D測量檢測系統，使得3D AOI的檢測更加精準、全面，實現了從定性到定量的飛躍，為電子制造行業帶來了革命性的變革。


場景適配性：2D的局限與3D的突破

2D AOI的局限

盡管2D AOI在平面檢測方面表現出色，但在面對復雜多變的電子元件時，其局限性逐漸顯現。同色缺件、反向、翹腳、反件、連錫短路等難題，往往難以通過2D圖像進行有效判斷。此外，2D AOI的調試過程高度依賴經驗，效果因人而異，且易受環境變化、工藝變化等因素影響，導致誤判率上升。為了解決誤報問題，往往需要人工補加圖片或進行復雜調試，成本高昂，效率低下。

3D AOI的突破

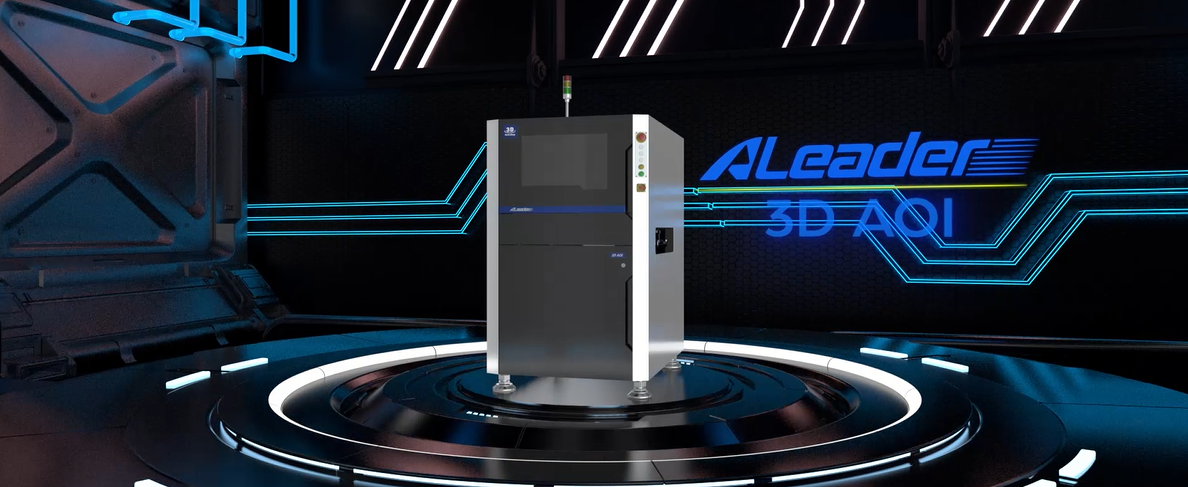

神州視覺ALeader 3D AOI則憑借自主研發的結構光莫爾條紋PMP視覺系統，實現了對高密度PCBA的精準識別，能夠捕捉細微的高度信息。通過多角度照明和高精度三維重建算法，ALeader 3D AOI能夠全面檢測焊點高度、形狀、共面性等關鍵參數，顯著提升復雜元件的檢測精度。同時，該設備支持AI智能識別、智能缺陷分類，能夠自動識別焊錫橋接、虛焊、偏移等多種缺陷，大幅降低誤報率和漏檢率。其模塊化設計和快速編程功能，更是滿足了多品種、小批量生產的柔性需求，為高端制造領域提供了高效、可靠的檢測解決方案，實現了從人工檢測到智能檢測的跨越。
效率與成本：3D AOI的顯著優勢

編程耗時：一鍵自動編程，效率倍增

傳統2D AOI受工藝、環境、爐溫、物料等多種因素影響，往往需要反復調試程序，耗時費力，效率低下。而神州視覺3D AOI則主要通過體積、面積、高度信息進行檢測，對圖像變化的干擾極低，無需頻繁調試程序。同時，該設備自帶AI一鍵自動編程功能，顯著提升了編程效率，降低了人力成本，為生產線的高效運行提供了有力保障。

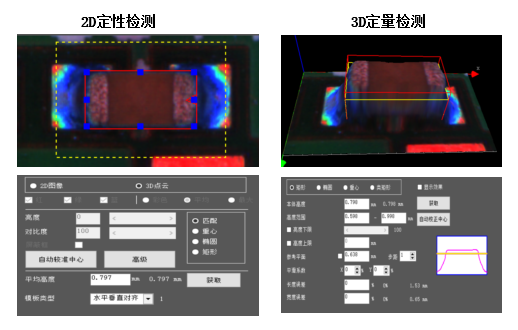

誤報率：定量檢測，誤報極低

2D AOI屬于定性檢測范疇，圖像變化往往會引起較高的誤報率。而神州視覺3D AOI則屬于定量檢測，圖像變化對其干擾極低。加上先進的算法支持，誤報率降至極低水平，有效提高了檢測準確性，為產品質量提供了堅實保障。
檢測速度：高速成像，并行處理

神州視覺3D AOI采用高速成像與GPU并行處理技術，圖像拍攝、數據傳送、數據分析均快如閃電，滿足高速生產線的需求。這一技術革新，使得檢測速度大幅提升，同時保持了高精度，為電子制造行業的高效生產提供了有力支持。

維護成本：自校準與故障診斷，降低長期成本

3D AOI具備自校準和故障診斷功能，能夠自動校準設備狀態，及時發現并修復潛在故障，減少了人工干預，降低了長期維護成本。這一優勢，使得神州視覺3D AOI在長期使用中能夠保持穩定的性能，為企業的持續發展提供了有力保障。

適應性：一鍵切換，靈活應對

針對SMT、DIP、紅膠等不同工藝需求，神州視覺3D AOI支持一鍵切換檢測模式，無需額外硬件投入，進一步節省了成本，提高了設備的靈活性和適應性。這一優勢，使得神州視覺3D AOI能夠廣泛應用于各種電子制造場景，滿足不同客戶的需求。
  綜上所述，神州視覺3D AOI憑借其卓越的檢測性能、高效的編程效率、極低的誤報率、快速的檢測速度以及低廉的維護成本，在電子制造行業中展現出了強大的競爭力。未來，隨著技術的不斷進步和應用領域的不斷拓展，神州視覺3D AOI必將為更多行業帶來革命性的變革，為企業的持續發展注入新的活力。
